美国外观设计专利中通常用到的线条有三种----实线、虚线、阴影线
实线:用于表示外观设计专利产品要求保护部分的轮廓，通常结合阴影线以表示外观设计专利权利要求保护的部分。
阴影:通常绘制在图中物品的表面，用以清楚地体现产品的立体视觉，揭示物品外观的所有表面轮廓及特点，如用来表示一个物体的球形、圆柱形和锥形表面等，绘制有阴影的表面也是外观设计专利所要请求保护的表面。虽然美国专利法并不强制在每个外观设计的图片中均需要包括阴影线，但是对于某些特定的外观设计(例如包括凹面、凸面、弯面、镜面、透明面等)，为了能清楚的体现三维外观设计的所有表面的特征和轮廓，需要添加表面阴影线。
虚线:虚线使用的主要目的是协助说明外观设计，主要用于两个部分，
一是表示外观设计所使用的结构环境，二是表示外观设计权利要求保护的边界。

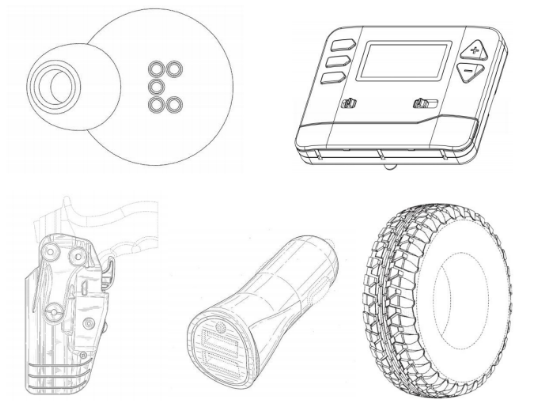

实线、虚线、阴影线的示例如下:
